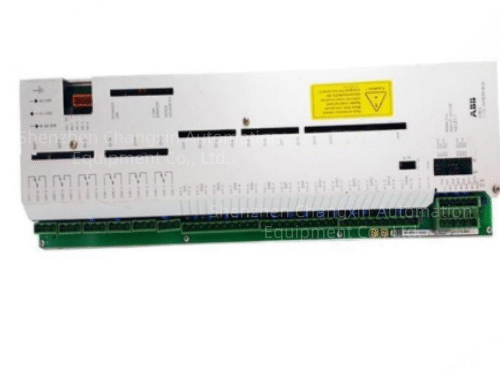

ABB 3BSE034364R312 S800 I/O一体化混合多功能I/O模块

一、基础物料信息

品牌平台

ABB System 800xA/Freelance S800分布式I/O系列，瑞典原厂生产，属于混合型一体化I/O模块，集成模拟量、开关量、高速脉冲计数通道，一站式采集工艺信号。

完整物料编码

零件号：3BSE034364R312

品类：Multifunction Mixed I/O Module多功能混合输入输出模块

适配配套硬件

总线配套：CI610总线扩展器、CI545V01多厂商以太网网关、INFI90 BRC网桥控制器；

供电配套：3BSE031108R100机架电源、EC24V 086362-001 DCS机架电源；

同系统信号卡：3BSE031105R100精密模拟接口板、DP620脉冲计数模块；

现场设备对接：KUC720AE01高压变频、UNITROL1010励磁系统、MOOG伺服、GE469电机保护、SPAJ140C馈线保护。

供货状态

原厂标准在产备件，同时流通拆机二手（geb）、翻新维修件；火电、化工、冶金存量机组改造通用信号采集模块。

防护认证

CE、UL、IEC61000-6-2工业电力EMC标准，PCB全板G3防腐三防涂层，全通道独立1500VAC光电隔离，耐受励磁整流、高压变频高频谐波干扰。

二、硬件通道完整规格

1.模拟量通道（精密采集输出）

4路AI模拟输入：支持两线制4~20mA变送器、单端0~10V电压；可切换为2路差分3线制测温/电压信号，12bit带符号AD分辨率，兼容Pt100、压力、流量仪表（GE GF868流量计）。

2路AO模拟输出：12bit带符号，标准4~20mA/0~10V隔离输出，下发转速、无功给定至高压变频、励磁主控板。

2.数字开关量通道

8路DI 24VDC光电隔离输入：采集柜门联锁、冷却风机、急停、电机保护跳闸、远方就地切换信号；断线硬件自动检测报警。

8路DO 24VDC晶体管输出，单通道最大0.5A，驱动指示灯、小型电磁阀、报警继电器，故障硬接点上传SOE至TRICONEX SIS。

3.内置高速硬件脉冲计数器（兼容DP620功能）

集成2路独立32位硬件高速计数通道，最高300kHz，支持多种模式：

增量编码器、SSI绝对值阀位采集（IC800SSI216RD2配套）；

齿盘测速、流量脉冲累计、频率换算RPM；

自带5V编码器供电（每路100mA），无需额外外部电源。

4.通讯与状态指示

内置ModuleBus机架内部总线，对接S800通讯接口卡，支持在线热插拔、无停机更换；

面板分层LED指示灯：模拟量通道状态、数字量输入输出、电源、总线通讯、通道故障、系统故障，现场快速排查断线、短路、信号漂移。
