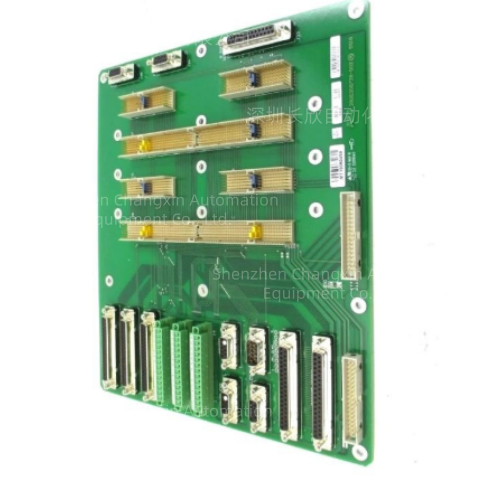

ABB 3BUS212310-002 Weight xP V2 Slice Drive Module切片运动驱动板
一、基础物料信息
产品谱系
ABB老款Weight xP V2切片专用运动控制板，归属DCS500/DCS800直流传动Slice Drive分切系统，前身型号3BUS212310-001 V1版本，002为硬件改版升级款，原厂归类Slice Drive Module切片驱动主板。
完整物料编码
件号：3BUS212310-002
官方全称：Weight xP V2 Dilution Slice Drive Module（卷材称重+定长切片一体化驱动板）
适配整机配套
直流调速整机：DCS800大功率直流变流器；配套主控SDCS-CON-2A 3ADT309600R0002、电源板SDCS-POW-1、测速反馈SDCS-RES-1；通过CI545V01以太网通讯模块对接INFI90 BRC DCS、AC31 07KT92 PLC。
供货状态
整套Slice Drive传动平台已停产，市面仅有拆机二手(geb)、专业维修翻新件，原厂全新库存极少；造纸、薄膜、金属带材分切产线大修专用备件。
防护与认证
CE、UL、IEC61000-6-2工业EMC标准，PCB全板G3防腐三防涂层，强弱电1500VAC光电隔离，抵御厂房直流整流、高压变频高频谐波干扰。
二、3BUS212310-002与3BUS212310-001核心差异
表格
型号版本核心升级点
3BUS212310-001 V1初代仅基础电子凸轮切片控制，无卷材称重采集通道，滤波精度一般
3BUS212310-002 V2升级版新增称重信号高精度采集回路，优化硬件滤波，拓宽编码器频率支持，故障诊断逻辑升级，可同步采集卷材张力、重量、切片长度三组工艺数据
三、硬件架构与电气规格
1.双核心运算单元
运动DSP：电子凸轮、同步跟随、定长切断逻辑，控制周期≤0.3ms；
称重采集专用ADC：16bit高精度重量信号采样，适配卷材称重传感器；
板载大容量Flash存储切片配方、凸轮曲线、称重标定参数；可拆卸备份锂电池，断电永久保存故障录波、SOE时序。
独立硬件看门狗，异常瞬间封锁晶闸管移相脉冲，防止切刀飞车、卷材跑偏报废。
2.多路隔离信号通道
模拟输入AI（V2新增称重通道）
电枢电流、励磁CT电流采样；
4~20mA上位线速度/切片长度给定（来自INFI90 BRC、VMIVME-4150 AO卡）；
称重变送器信号、LVDT位移/编码器脉冲反馈（兼容DP620脉冲计数模块采集逻辑）；
模拟输出AO
多路4~20mA隔离输出：实时线速度、卷材重量、切刀位置、负载转矩上传Honeywell HCiX15触摸屏；
数字DI/DO
24VDC隔离DI：切刀到位、急停、柜门联锁、GE469电机保护跳闸；
C型继电器DO：切刀动作、过载、称重异常故障硬接点，上传TRICONEX SIS系统生成SOE时序。
