一、基础物料信息
品牌与技术谱系

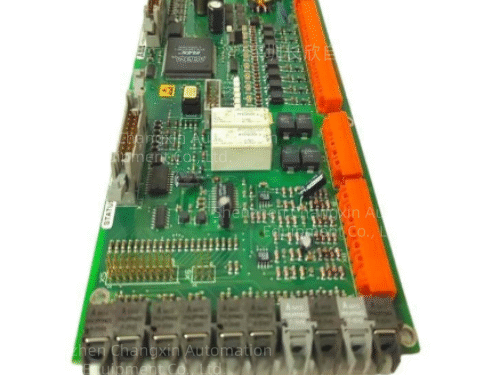

ABB老款Slice Drive切片传动专用控制板，继承BBC传动硬件架构，多用于造纸、冶金纵切/横切生产线，配套DCS800直流调速系统、DCS500传动柜使用。
完整物料编码
原厂件号：3BUS212310-001
官方品类：Slice Drive Module切片定位驱动控制主板
适配成套设备
直流传动整机：DCS800、DCS500大功率直流调速器；配套主控板SDCS-CON-2A 3ADT309600R0002、电源板SDCS-POW-1、测速反馈SDCS-RES-1；可通过CI545V01以太网模块对接INFI90 DCS、AC31 PLC 07KT92。
供货状态
整套Slice Drive传动系统早已停产，市面仅有拆机二手(geb)、专业维修翻新件，全新原厂库存稀缺；造纸、冶金存量生产线大修专用备件。
防护与认证
CE、UL、IEC61000-6-2工业EMC标准，PCB全板G3防腐三防涂层，强弱电1500VAC光电隔离，耐受厂房大功率直流整流、变频高频谐波干扰。
二、硬件架构与电气核心参数
1.专用运动控制运算单元
专用16位运动DSP，切片同步控制周期≤0.3ms，支持电子凸轮、同步跟随、定长切断逻辑；
板载Flash存储凸轮曲线、切片工艺参数；可拆卸备份锂电池，断电保存配方、故障录波、SOE时序；
独立硬件看门狗，异常瞬间封锁晶闸管移相脉冲，防止飞车、切片跑偏。
2.多路隔离信号通道
模拟输入AI
电枢电流、励磁电流CT采样；
4~20mA上位给定：来自ABB INFI90 BRC DCS、VMIVME-4150 AO卡下发线速度、切片长度指令；
编码器LVDT位移反馈（兼容DP620脉冲计数模块采集信号）。
模拟输出AO
多路4~20mA隔离输出：实际线速度、切片位置、负载转矩上传中控HMI（HCiX15触摸屏）。
数字DI/DO
24VDC隔离DI：切刀到位、急停、柜门联锁、GE469电机保护跳闸；
继电器C型DO：切刀动作、故障报警、停机硬接点，上传TRICONEX SIS系统生成SOE时序。
3.内部总线与通讯接口
DDCS高速内部总线：与SDCS-CON-2A直流主控同步传动数据；
隔离RS485 Modbus RTU：对接就地操作触摸屏、AC31辅控PLC；
双排欧式背板排线，实现整机功率、控制信号交互。
4.机械环境参数
表格
参数项技术指标
机架供电DC24V±20%，整机功耗约8W
隔离耐压1500VAC（现场信号侧↔控制逻辑侧）
外形尺寸200×120×60 mm，净重1.88kg
工作温度-20℃~+60℃连续运行
安装形式6U欧式插卡，传动功率机架固定，严禁热插拔，检修断电操作
抗干扰6kV EFT电快速脉冲浪涌防护
