一、基础型号信息
完整标识

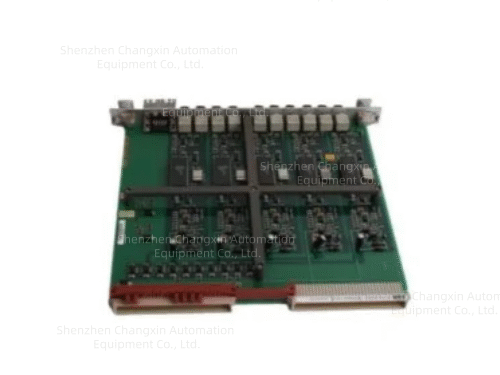

型号：UFB700 A01
物料编号：HIET404238R0001（行业简写3HIET404238R0001）
归属系统
适配ABB老款UNITROL 5000双通道静态励磁系统，是励磁柜专用Profibus DP现场总线通讯接口板，配套PPB624 A01、KUC720AE01系列AVR主控板协同工作。
产品定位
励磁系统对外高速通讯核心单元，实现励磁主控与电厂DCS、PLC、后台监控系统Profibus DP数据交互；支持双板冗余热备，保障励磁参数、故障SOE、调节指令不间断上传下发。
版本与兼容性
同系列：UFB700 A01为初代Profibus通讯板，无硬件直代升级款，替换必须同型号；
配套主控：PPB624 A01、KUC720AE01 UNITROL5000主控；
完全不通用：UNITROL1000/6000新款励磁通讯板、ACS中压传动通讯卡、Advant S100 DCS通讯卡DSCA160A；
供货状态
原厂已停产EOL，仅全新库存、拆机校验翻新备件流通，质保12个月，国内存量火电、水电老机组励磁柜刚需备件。
二、核心硬件电气参数
1.通讯接口规格
总线协议：Profibus DP V0/V1，主从站模式，最高通讯速率12Mbps；
物理接口：板载9针D-SUB Profibus DP总线端子，带终端电阻拨码；
双路独立Profibus通道，支持冗余双总线组网，单路断线自动切换另一路通讯；
电气隔离：Profibus总线与励磁主控内部总线2500V光电隔离，隔绝励磁柜大功率可控硅电磁干扰，杜绝通讯抖动、丢包。
2.内部背板交互
后侧欧式高密度镀金连接器，对接励磁机架并行总线，与AVR主控实时交换：机端电压、励磁电流、无功功率、PSS状态、保护故障代码、SOE时序事件。
3.供电与环境
供电：机架背板±15V、24VDC直流供电，整机静态功耗3W；
工作温区：-20℃~+70℃，PCB全G3三防防腐涂层，适配电厂励磁柜高温、粉尘、油污工况；
机械：标准欧式单槽插拔板，净重0.25kg；严禁热插拔，更换前整套励磁系统断电、直流母线充分放电。
4.面板状态指示灯
RUN绿灯：板卡固件正常运行，背板总线握手成功；
DP1/DP2通道灯：两路Profibus总线收发闪烁，代表数据交互；
FAULT红灯：通讯断线、总线短路、硬件自检失败；
REDUND冗余指示灯：双UFB700 A01冗余配置时，显示主备切换状态。
