一、基础型号信息
完整标识

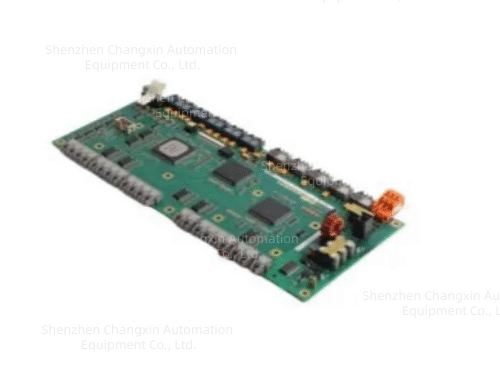

型号：UFC718AE01
物料编号：HIEE300936R0101
产地：瑞典原厂，UNITROL5000静态励磁系统专用脉冲触发/信号采集一体化接口板
系统归属
适配ABB UNITROL 5000双通道数字励磁系统，配套AVR主控板KUC720AE01/PPB624 A01协同工作，是可控硅整流桥的脉冲下发、功率回路信号采集核心板。
产品定位
高精度功率回路接口单元，承接AVR调节运算板输出的相位控制指令，生成六路同步可控硅触发脉冲；同时采集励磁变二次侧、转子直流电流、整流桥温度等功率侧模拟信号，完成强弱电隔离转换，实现AVR与大功率整流主回路的安全信号交互。
版本与兼容性
同系列：UFC718AE01为标准6脉冲整流机型标配；UFC718AE02适配12脉冲大容量机组，硬件不可直接互换；
配套架构：与UFB700 A01（Profibus通讯板）、SIM励磁电源板、冗余主控板组成完整励磁调节机柜；
不通用：UNITROL1000/6000新款励磁触发板、ACS中压传动脉冲板、Advant S100 DCS IO卡、第三方西门子/霍尼韦尔励磁配件。
供货状态
原厂已停产EOL，全新原装库存、拆机校验翻新备件流通，质保12个月，火电/水电存量机组励磁柜故障替换刚需备件。
二、核心硬件电气参数
1.脉冲触发输出回路（核心功能）
输出通道：六路独立光纤脉冲触发通道，同步驱动三相全控可控硅整流桥；
脉冲精度：相位控制分辨率0.01°，保障AVR调压线性度，满足并网无功精细调节；
光纤隔离：强弱电完全光隔离，隔离耐压3kV AC，隔绝整流柜高压侧电磁干扰，杜绝干扰导致的脉冲丢失、电压震荡。
2.高精度模拟量采集通道
交流采样：励磁变压器二次三相电压、电流同步AD采样，用于整流桥不平衡、缺相、短路监测；
直流采样：转子励磁直流电流闭环反馈信号，送入AVR完成恒励磁电流手动调节；
温度采集：可控硅散热器、整流柜水冷/风冷温度信号输入，触发超温限制逻辑；
测量精度：全量程误差＜0.5%，满足发电机励磁闭环高精度调节要求。
3.开关量输入输出逻辑
DI通道：灭磁开关位置、起励接触器、柜门联锁、整流桥故障反馈；
DO继电器输出：可控硅故障报警、整流桥过热跳闸、通道故障切换指令；
所有开关量通道光电隔离，抵御厂用电谐波干扰。
4.供电、机械与环境
供电：机架背板±15V、24VDC直流控制电源，整机功耗4.2W；
工作温区：-20℃~+70℃，PCB全G3三防防腐涂层，适配电厂励磁柜高温、粉尘、油污工况；
机械规格：标准欧式单槽插拔大板，净重0.26kg；严禁热插拔，更换前整机断电、直流母线充分放电；
前面板LED指示灯：
RUN绿灯：板卡固件运行、背板总线握手正常；
PULSE脉冲灯：六路光纤脉冲输出实时闪烁；
FAULT红灯：光纤断线、采样回路故障、自检报错；
TEMP温度告警灯：整流桥超温预警。
