一、基础型号信息

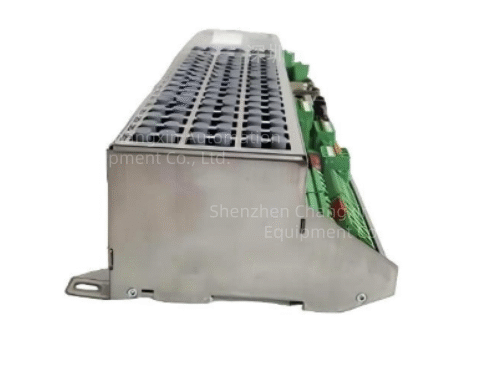

完整型号：GFD233A103
原厂物料编码：3BHE022294R0103
系列归属：ABB AC800PEC/UNITROL PCD235同步发电机静态励磁系统核心主控单元，GFD=Generator Field Driver发电机励磁驱动控制器
定位：大型汽轮/水轮/燃气发电机组励磁调节主处理器，整套励磁系统运算、采样、脉冲触发、保护、通讯一体化主板，电厂存量大型机组核心停产备件
供电：柜内24VDC，由GCC960 C101导轨电源或BL1840024三相充电机供电
二、硬件接口与电气规格
1.对外通讯接口（正面）
4路独立RJ45以太网口（COM1~COM4）
支持Modbus TCP、IEC60870-5、IEC61850、ABB专用励磁总线；上联800xA DCS、CP6410/CP665触摸屏、SIS服务器；横向联动伍德沃德9905-972 DSLC同期、DECS-100励磁、Bently3500振动监测
双路RS232/RS485串口：本地电脑组态、故障SOE记录导出、就地CMW112操作屏通讯
CEX-BUS背板插槽：连接励磁系统IO扩展子板、功率单元触发板
2.信号采集端子（右侧绿色端子排）
机端PT电压采样、励磁CT电流反馈、转子励磁电压/电流采集
多路DI数字输入：同期合闸信号、ETS遮断、就地/远方切换、柜门联锁、冷却系统故障
多路DO继电器输出：过励/欠励/失磁告警、强励投入、故障停机、声光报警
3.触发输出通道
双冗余晶闸管脉冲触发输出，发送可控硅触发信号至励磁功率桥，双通道冗余避免单路脉冲丢失造成失磁停机
4.环境防护
工作温度：-20℃~+70℃，PCB全板G3三防涂层，耐受汽机房高温、粉尘、励磁变频EMI干扰
整机金属外壳散热，IP20柜内安装；内置过温、过流、浪涌硬件保护
面板多组状态LED：PWR电源、RUN运行、FAULT系统故障、COM通讯、TRIG脉冲输出指示灯
三、五大核心励磁控制功能（电厂机组核心）
1.多模式高精度电压/无功闭环调节（核心）
内置全套AVR励磁控制算法，支持4种运行模式一键切换：
恒机端电压AVR：单机孤岛运行，稳定发电机电压，软启动建压无过冲
恒无功VAR：并网多机组并列，配合9907-838 LSM负荷分配均分无功，抑制并网环流
恒功率因数PF：固定功率因数运行，优化厂用电网损耗
手动励磁电流模式：检修、故障试验，恒定转子电流输出
调压稳态精度±0.2%，动态响应毫秒级，电网扰动快速抑制震荡。
2.全套发电机转子/定子分级保护逻辑
集成12重励磁专用保护，故障10ms内锁存脉冲输出并上传SOE时序记录：
OEL反时限过励限制、UEL欠励/失磁保护
V/Hz伏赫兹低频保护（防止铁芯磁饱和烧毁）
转子过流、励磁短路、PT断线、CT失采样、功率单元过热、失脉冲保护
可联动HIMA SIS安全系统，严重故障触发ETS机组遮断停机
