一、基础型号信息

完整型号：GVC714 A101（GV C714 A101）

原厂物料编码：3BHE024415R0101

适配平台：ABB ACS6000 6kV/10kV中压大功率变频器（电厂引风机、一次风机、循环水泵主传动功率单元板）

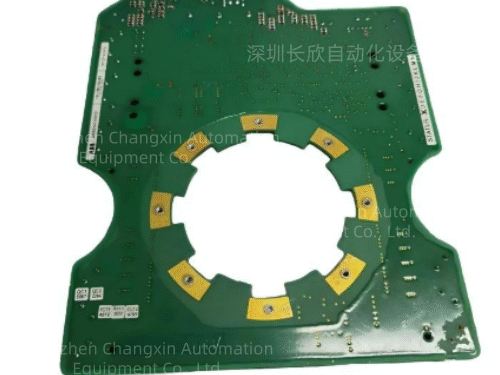

核心器件：板载集成门极换流晶闸管IGCT，集功率主回路、门极驱动、采样监测、缓冲吸收、故障保护于一体

定位：中压变频逆变单元核心功率基板，接收主控逻辑板GJR2360100R1100触发脉冲，输出大功率变频驱动电压拖动高压电机；停产稀缺备件，存量电厂变频柜维修核心件

供电：控制回路24VDC，由柜内GCC960 C101导轨电源供电

二、硬件结构与电气规格

1.板载硬件组成

中心IGCT大功率主功率器件：承担高压交直交逆变功率变换，耐高压、低开关损耗

集成门极驱动电路：光纤脉冲接收、IGCT开通/关断驱动功率放大

多路采样回路：IGCT阳极电压、阴极电流、基板温度实时采集

缓冲吸收电容阵列：抑制高压尖峰，保护IGCT不被过电压击穿

故障监测逻辑：过流、过压、超温、门极丢失检测，故障光纤回传主控板

2.通讯与信号接口

光纤收发通道：光纤接收主控板触发脉冲，光纤回传功率单元故障信号，电气完全隔离高压功率侧与低压控制侧，杜绝高压窜入DCS系统

低压24V控制端子：驱动板辅助电源、温度监测输出

功率主端子：直流母线正负、三相逆变输出至高压电机

3.环境防护与机械

PCB全板G3三防涂层，耐受汽机房高温、粉尘、励磁/变频强电磁干扰

自带散热底座，配套柜体强制风冷散热

工作温度：-20℃~+70℃，无凝露长期连续运行

高压绝缘等级：满足6kV中压变频绝缘标准，10kV耐压隔离

防护IP20，仅安装于ACS6000中压变频功率柜内部

4.面板状态指示灯

光纤通讯链路灯、IGCT驱动就绪灯、过流故障、超温故障、直流过压告警LED，直观判断功率单元故障类型

三、五大核心功能（电厂中压变频核心）

1.高压大功率逆变功率变换（核心）

接收ACS6000主控逻辑板GJR2360100R1100光纤触发信号，通过IGCT完成直流母线高压逆变为可调频调压三相交流电，驱动6kV引风机、一次风机、循环水泵，实现风机变频节能调速。

2.集成门极驱动+光纤全隔离，杜绝高压干扰

光纤传输脉冲完全隔断高压功率回路与低压控制回路，避免6kV高压、励磁柜谐波干扰造成误触发、IGCT炸管；门极驱动电路精准控制IGCT开通关断，降低开关损耗、提升变频效率。
