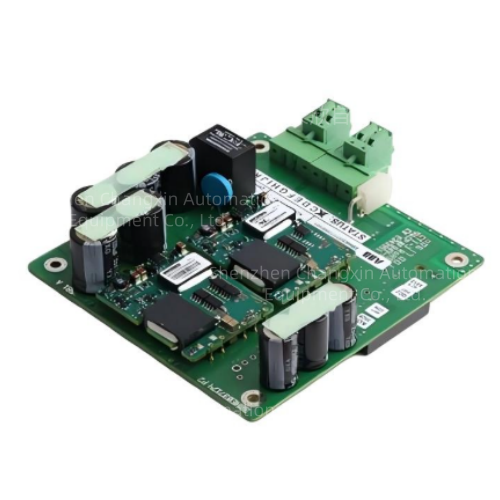

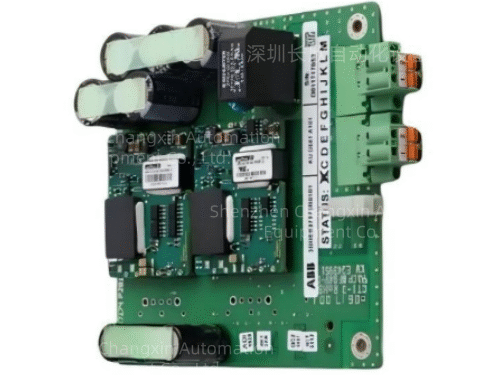

ABB KUD581 A101物料号3BHE037173R0101
一、基础型号信息
完整型号：KUD581 A101（KU D581 A101）
原厂物料编码：3BHE037173R0101
适配平台：ABB UNITROL 6000/UNITROL PCD233大型同步发电机静态励磁系统，属于励磁柜扩展I/O逻辑信号板，与励磁主控GFD233A103、功率接口板GVD241A配套使用，瑞典原厂停产备件，火电/燃气/水电机组励磁系统维修核心卡件
供电：24VDC控制电源，由柜内GCC960 C101导轨电源或BL1840024三相蓄电池充电机供电
机械规格：标准机架插卡，尺寸约135×110×30mm，净重0.2kg，柜内IP20防护
二、硬件电气通道规格
1.数字输入DI（24VDC无源接点）
多路隔离DI采集励磁系统外部联锁信号：
同期合闸允许、ETS机组遮断、就地/远方控制切换、整流柜门联锁、冷却风机故障、功率单元超温、外部故障闭锁信号；通道带反接、短路保护，1000VAC通道隔离，隔绝高压干扰。
2.数字输出DO（继电器无源干接点）
可编程告警/联锁输出：
过励、欠励、PT断线、整流桥故障、系统总故障、励磁系统就绪、强励投入信号；接点容量适配中间继电器、声光报警、DCS DI采集（S800 G3LA模块）。
3.模拟量信号转接通道
温度采集NTC接口：整流功率柜散热器、晶闸管温度信号预处理上传主控GFD233A103
4–20mA模拟信号中转：远方无功给定、励磁电流/电压反馈信号缓冲隔离，防止长线干扰漂移
4.总线与通讯接口
CEX-BUS背板总线：与励磁主控GFD233A103高速数据交互，传输I/O状态、故障报文、控制指令
辅助RS485调试串口：就地电脑读取I/O状态、导出SOE故障记录、修改联锁逻辑定值
5.环境防护
工作温度：-20℃~+55℃，PCB全板G3三防涂层，耐受汽机房高温、粉尘、励磁/中压变频EMI谐波干扰
面板状态LED：PWR电源、RUN总线通讯、FAULT通道故障、DI/DO通道状态指示灯，快速定位回路故障
三、五大核心功能（励磁系统扩展信号枢纽）
1.全系统外部联锁信号采集（基础核心）
汇集励磁柜全部外部开关量、温度模拟量预处理后上传励磁主控GFD233A103，为主机AVR调压、全套励磁保护提供外部联锁判据：
风机停转→限制励磁、降无功；
柜门打开→闭锁强励；
ETS遮断→直接封锁晶闸管触发脉冲，防止发电机失磁飞车。
2.故障告警干接点输出，打通全厂DCS监控
多路独立继电器故障输出，直接接入S800 I/O G3LA混合模块，上传AC800M 800xA DCS画面，实时弹窗提示励磁各类异常；故障时序存入SIS服务器，用于机组跳机事故溯源。
3.同期系统协同联锁逻辑
接收9905-972 DSLC同期装置合闸反馈信号，配合励磁主控自动执行：
同期过程升降电压匹配压差、合闸完成自动投入无功均分逻辑，与伍德沃德505调速器协同实现有功、无功双均衡并列运行。
