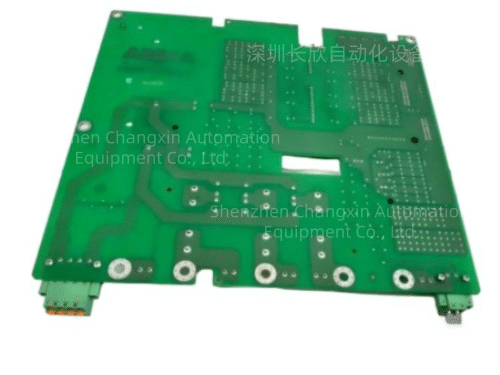

ABB GVD241 A（GV D241 A）物料号3BHE022886R0001

一、基础型号定位

完整型号：GVD241 A/GVD241A101

原厂编码：3BHE022886R0001，别名PIN6080功率接口板

适配平台：ABB UN6080/UNITROL 6000静态励磁系统，配套主控CCM6080（PCD233系列励磁主控制器），属于励磁功率单元专用信号采样+脉冲驱动无源接口板，电厂大型汽轮/燃气发电机励磁柜核心停产备件。

供电：板卡24V控制电源由柜内GCC960 C101导轨开关电源或BL1840024三相蓄电池充电机供给。

二、硬件结构与电气规格

1.核心信号采集回路（高压分压/采样）

三相同步电压Usyn采样：内置高压精密分压电路，采集发电机机端PT三相电压，送入CCM主控做AVR调压、同期相位比对

整流直流母线Udc采样：采集晶闸管整流桥输出励磁直流电压，用于过压/欠压保护

同步电流采样：高精度分流取样电阻采集励磁变二次电流，计算无功、功率因数、过励保护逻辑

功率单元温度采集通道：转接整流柜散热器NTC温度信号，实现超温降励/停机保护

2.晶闸管触发脉冲输出核心

接收CCM主控数字控制信号，生成多路精准移相触发脉冲，直接送至功率柜晶闸管整流桥，实时调节励磁输出电流；搭配缓冲吸收回路接口，吸收开关尖峰，防止晶闸管过压击穿。

3.辅助电源转接与端子接口

24V冷却风机供电转发：将主控24V电源转接至整流柜冷却风扇，监测风机回路断线故障

背板CEX-BUS总线插座：与励磁主控CCM6080、扩展IO板卡高速数据交互

绿色欧式端子排：PT/CT外部采样进线、温度传感器、风机回路外部接线

4.环境与防护

工作温度：-20℃~+70℃，PCB全板G3三防涂层，耐受汽机房高温、粉尘、励磁/中压变频EMI强电磁干扰

通道电气隔离1000VAC，高低压采样回路完全隔离，避免高压窜入主控烧毁卡件

柜内IP20防护，标准机架插装，支持在线热插拔更换，无需整机停机

5.状态指示灯

电源就绪、同步采样正常、脉冲输出、风机故障、超温告警多路LED，快速定位采样/驱动回路故障。
