一、基础信息
完整型号：DI2301/物料号7400208B-020
品牌：Triconex（施耐德旗下Trident系列SIS三重冗余安全仪表系统）

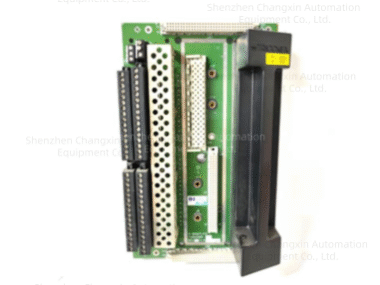

品类：数字量输入专用基板（Baseplate/I/O底座）
产地：美国原装
安全认证：IEC 61508/IEC 61511 SIL3，TMR三模冗余2oo3表决架构
配套卡件：适配Trident DI2301数字输入采集卡，二者成套组成数字量输入单元
二、核心功能
TMR三重背板总线承载
内置三重化I/O总线，传输速率375kbps，实现机架主处理器与DI采集卡的数据交互、整机24VDC系统供电分配。
现场数字信号转接隔离
基板集成多组插拔式接线端子，接入现场限位开关、压力开关、火焰检测器、ESD就地按钮等无源/有源开关信号；通道内置电气隔离，抑制现场强电干扰、浪涌冲击。
全通道硬件故障自诊断
实时检测通道断线、短路、电源丢失故障，故障信息上传TriStation上位机组态软件；单通道故障独立隔离，不影响其余15路信号采集，满足SIL3容错要求。
支持I/O卡件热插拔
底座固定于19英寸Trident机架槽位，上层DI2301采集卡可在线拔出更换，无需停机、不中断安全联锁回路。
三、电气硬件规格
1.通道输入参数
通道总数：16路数字量输入
标准工作电压：24VDC（输入范围15~30VDC），兼容5~125VDC宽电压开关信号
单通道输入电流：典型5mA，最大20mA；输入阻抗5kΩ
信号响应时间：≤10ms，毫秒级捕捉联锁触发信号
隔离耐压：通道与系统侧500V，浪涌耐受1500VAC
