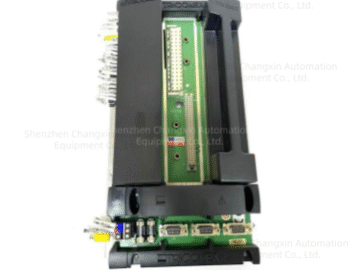

Triconex DO2401H 7400219-030 Digital Output Baseplate

一、基础信息

完整型号：DO2401H/物料号7400219-030

品牌：Triconex（施耐德旗下Trident TMR三重冗余SIS安全仪表系统）

品类：高功率数字输出专用基板（Baseplate），后缀H=High Power高电流增强版

产地：美国原装

安全认证：IEC 61508/IEC 61511 SIL3，2oo3三取二容错架构

配套卡件：DO2401H高功率数字输出采集卡，二者成套构成大功率DO输出单元

二、核心功能

TMR三重背板总线承载与供电分配

内置三重化专用I/O总线，实现Trident机架主控制器与DO2401H卡件的数据交互；分配24VDC系统电源，为高负载输出回路提供稳定供电支撑。

大功率现场执行机构信号转接

基板集成大载流弹簧接线端子，专门适配大电流电磁阀、跳闸线圈、大功率声光报警器、电机启动回路；内置通道电气隔离，抵御现场浪涌、地环路干扰。

全通道硬件故障诊断与独立保护

实时检测通道短路、过载、断线故障，故障信息上传TriStation上位机；单通道故障独立隔离保护，不会造成整基板、整卡失效，满足SIL3安全容错要求。

I/O卡件支持热插拔维护

基板固定于19英寸Trident机架槽位，上层DO2401H采集卡可在线插拔更换，无需停机、不中断机组安全联锁回路。

三、硬件电气规格

1.通道与功率参数

通道总数：16路独立隔离数字输出通道

单通道额定输出电流：2A（标准DO基板仅1A，H版承载能力翻倍）

工作电压：标准24VDC工业现场电源

绝缘耐压：通道侧与系统背板1500VAC隔离

回路响应时间：≤10ms，满足ESD快速跳闸需求

2.环境与机械参数

工作温度：-40℃~+70℃；存储温度：-40℃~+85℃

湿度：5%~95%RH，无凝露；抗5g工业振动冲击

防护等级：IP20（仅限控制柜内部安装）

外形尺寸：166.7×247.9×62.4 mm；净重约1kg

安装方式：标准Trident机架插槽直插固定
