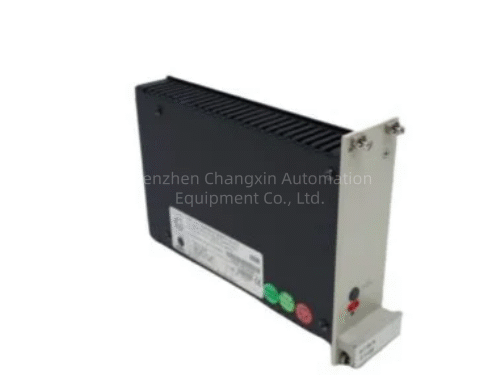

HIMA F7126安全PLC电源模块
一、基础信息
型号：F7126
品牌：HIMA（德国黑马）
品类：F7系列DC/DC隔离电源模块（适配H51q安全PLC机架）
系统定位：为安全控制器CPU、逻辑板卡提供5V核心工作电源
安全认证：IEC 61508 SIL3，满足流程工业SIS安全仪表系统标准
安装规格：8TE标准欧洲机架插卡式，直接插入HIMA安全系统主机架
二、核心功能说明
24VDC转5VDC隔离变换
输入为机柜标准24V直流电源，隔离输出稳定5V，为机架内部安全逻辑芯片供电；输入、输出之间电气安全隔离，阻断地环路干扰。
多重硬件故障防护
输出短路保护：负载短路不会烧毁模块
限流保护：输出峰值限制13A
过压保护：输出电压超过6.5V自动关断输出
内置6.3A慢熔输入保险丝，防止前端电源故障扩散
冗余并联供电能力
多块F7126可冗余并联提升供电容量；并联要求两块模块输出电压差值≤0.025V，避免负载不均。
电压可调与检测接口
前面板配备电位器，5V输出可在5.0~5.5V无级微调；自带测试插孔ΔU₁，现场无需拆机即可测量输出电压。
三、精准电气规格
输入侧
额定输入：24V DC，允许波动范围18~28.8VDC（-15%~+20%）
输入纹波：RPP＜15%
内置保险：6.3A延时慢熔保险丝
输出侧（核心参数）
标准输出：5V DC，可调区间5.0~5.5V
出厂预设：5.4V DC（精度±0.025V）
持续额定输出电流：10A
峰值限流阈值：约13A
过压保护动作点：6.5V DC（±0.5V）
转换效率：≥77%
EMC标准：VDE 0871/0877 B类工业干扰限值
