一、产品基础定义

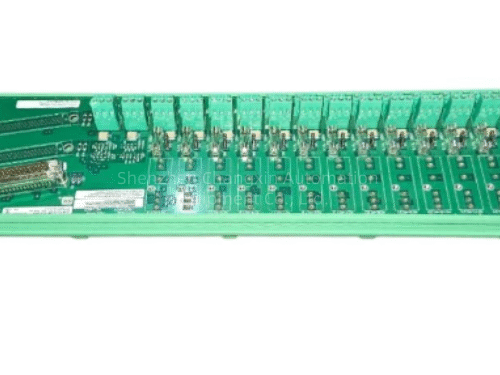

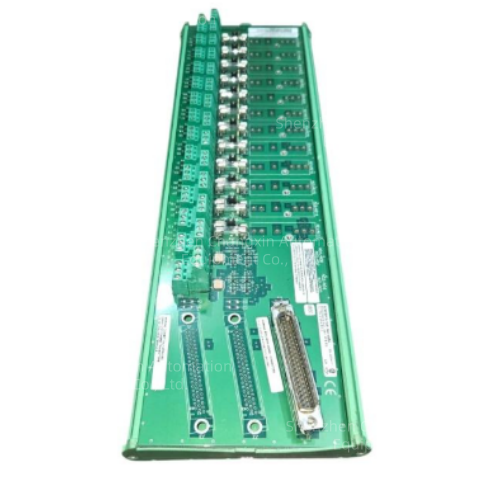

产品全称：Woodward 5441-695继电器接口模块
品牌归属：Woodward（伍德沃德），美国工业控制品牌
产品定位：工业控制系统配套的继电器信号转接输出模块
适配系统：兼容Woodward NetCon、MicroNet系列控制系统，也支持主流PLC/DCS系统IO扩展场景
二、核心电气参数
供电规格：24V DC工业标准供电
继电器通道数：多通道独立继电器输出，支持开关量信号隔离转接
单通道触点容量：适配工业常规250V AC/3A、30V DC/5A负载规格
工作温度范围：-25℃~+70℃，适配电厂、石化等严苛工业工况
绝缘等级：通道间、通道与背板间绝缘电阻≥10MΩ，满足工业电磁兼容标准
防护等级：IP20，适配控制柜内标准安装环境
三、安装与接线规范
安装方式：标准DIN导轨安装，适配工业控制柜标准安装孔位
接线端子：采用弹簧压接式端子，支持1.5mm²工业线缆接入
安装间距：模块间预留≥10mm散热间隙，避免长时间运行过热
接地要求：模块外壳必须接入控制柜保护地，接地电阻≤4Ω
