一、产品基础定义

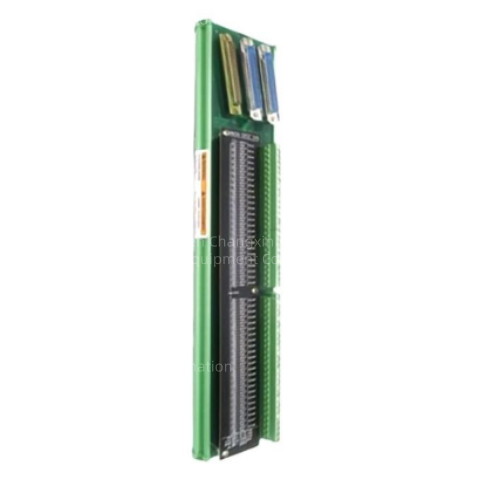

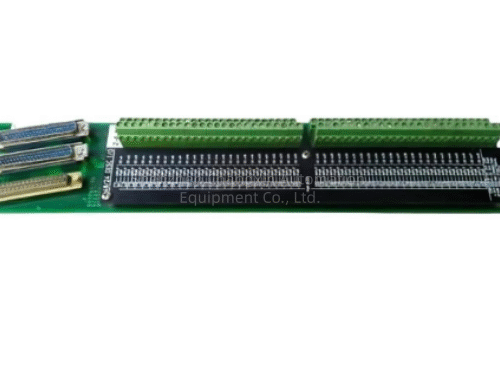

完整型号：Woodward 5501-367
品牌归属：Woodward（伍德沃德）
产品类型：高密度现场端子模块（Field Termination Module，FTM）
适配系统：兼容Woodward MicroNet、NetCon系列控制系统，适配工业透平、发电机组等控制场景
产品定位：高密度IO信号转接单元，实现控制系统与现场传感器、执行机构之间的信号隔离与端子对接
二、核心硬件参数
外形结构：高密度模块化设计，适配标准工业控制柜背板安装
信号通道：高密度集成多组模拟量、数字量信号通道，支持现场端信号快速接入
供电规格：24V DC工业标准供电，适配工业控制系统常规供电架构
工作温度范围：-40℃~+85℃，适配电厂、石化、油气等严苛工业工况
绝缘等级：通道间、通道与背板间绝缘电阻≥10MΩ，符合工业电磁兼容标准
防护等级：IP20，适配控制柜内标准安装环境
安装方式：标准DIN导轨/机柜背板插槽安装，支持快速插拔维护.3
三、安装与接线规范
安装间距：模块间预留≥10mm散热间隙，避免长时间运行过热
接线端子：采用工业级弹簧压接式端子，支持1.5mm²~2.5mm²工业线缆接入
接地要求：模块外壳必须接入控制柜保护地，接地电阻≤4Ω，保障信号抗干扰能力
布线要求：模拟量信号线与动力电源线分开布线，间距≥20cm，避免电磁干扰影响信号精度
