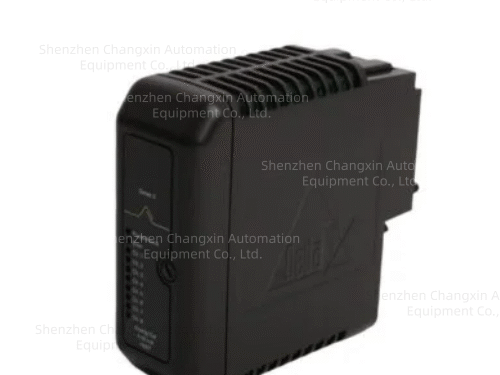

Emerson DeltaV KJ3222X1-BK1模拟量输入模块(12P4705X032/SE4003S2B1)
一、完整物料标识释义
主订货型号:KJ3222X1-BK1
KJ3222=8通道4–20mA HART模拟输入卡硬件系列
BK1=支持I/O卡件冗余版本(普通单卡版为BA1)
PCB内部件号:12P4705X032(卡本体电路板编码)
配套端子底座:SE4003S2B1(高密度24针接线端子基座,必须配套使用)
所属系统:DeltaV Series 2 Plus新一代DCS I/O系列,兼容DeltaV 11.x及以上固件
二、核心定位
8通道全隔离HART模拟量冗余采集卡,用于化工、油气、火电关键工艺4–20mA智能变送器信号采集;BK1后缀支持双卡热冗余,单卡故障无数据中断,适配SIL工艺控制回路。
三、硬件通道与电气规格
1.通道基础
通道数量:8路独立隔离AI通道
标准信号:4–20mA DC两线制变送器,每通道原生内置HART调制解调
兼容扩展:软件组态可切换0–10V电压信号,不支持热电阻/热电偶
隔离等级:单通道↔背板、通道之间500Vrms电气隔离,抗电厂/化工强电磁干扰
2.精度与转换
ADC分辨率:16位高精度模数转换
测量精度:±0.1%FS(25℃常温)
单通道扫描响应:<100ms,全通道循环扫描≤250ms
回路驱动:每通道最大14V回路供电,适配长线、多负载HART仪表
3.背板供电
LocalBus总线供电:12VDC,整机功耗≤5W
支持机架带电热插拔,单卡更换不影响其余通道采集
四、BK1冗余核心特性(区分BA1普通版)
双卡冗余架构
同槽位成对安装两块KJ3222X1-BK1,一主一备自动切换;主卡故障毫秒级无扰切换至备用卡,关键流量、压力、液位信号不丢失。
冗余诊断同步
两块卡实时同步通道采集值、HART设备参数、断线故障状态;工程师站统一显示冗余对状态。
故障隔离:单通道短路/断线仅闭锁本通道,不干扰其余7路及冗余备用通道。
五、内置全通道诊断功能
回路断线检测:电流<3.8mA判定仪表断线,画面弹窗报警
超量程告警:信号>20.5mA或<3.6mA标记故障状态
HART通讯诊断:检测智能变送器通讯中断、设备异常、量程漂移
模块自检:电源、ADC芯片、背板通讯故障统一上报系统事件日志
