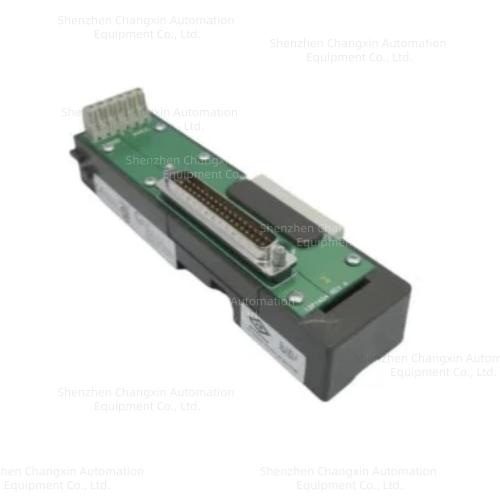

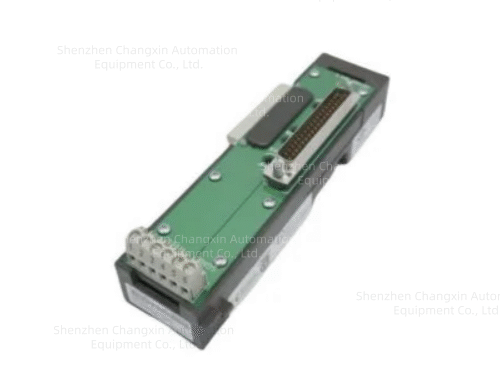

Emerson DeltaV KJ4010X1-BF1本地总线左扩展模块（PCB件号：12P0831X062）
一、基础物料标识
订货型号：KJ4010X1-BF1
内部PCB编码：12P0831X062
官方全称：Left LocalBus Extender Module左侧LocalBus总线扩展器
归属系统：DeltaV Classic标准横向I/O机架（非VerticalPLUS垂直机架）
配套对向型号：KJ4010X1-BG1（Right LocalBus Extender右侧扩展器）
二、核心功能定位
DeltaV控制器托架（Carrier）与远端I/O托架之间的左侧总线转接载体，作用：
完整透传LocalBus高速通讯信号+12VDC机架供电；
实现多组I/O机架级联扩展，突破单托架模块数量限制；
左侧定向接口，匹配37芯LocalBus扩展电缆，用于控制器托架左向延伸I/O子架；
电气隔离背板总线，抑制多机架级联带来的电磁干扰。
三、硬件接口结构
背部背板连接器：直插DeltaV标准I/O托架左侧总线插槽，对接控制器本地总线；
侧面37针D-SUB公头：外接37芯专用LocalBus扩展电缆，连接远端I/O架的右扩展器KJ4010X1-BG1；
6位接线端子：机架接地屏蔽、辅助屏蔽接线，保障总线抗干扰；
单槽位标准宽度，仅做总线中转，不可插入AI/AO/DI/DO功能I/O卡。
四、电气关键参数
总线供电：透传LocalBus 12 VDC，最大承载8A整机总电流
隔离等级：背板对地1500 Vrms电气隔离，隔离数字总线与现场地环路干扰
总线规格：DeltaV专属LocalBus差分高速总线，控制器与I/O模块实时数据交互
功耗：模块自身功耗极低，＜1W，无额外负载损耗
布线限制：整套系统所有扩展电缆总长不得超过6.5米，超长度会出现通讯丢包、模块离线故障
五、环境与机械规格
工作温度：0℃~+60℃（机柜常规）；极限耐受-40℃~+70℃
存储温度：-40℃~+85℃
湿度：5%～95%RH，无凝露
抗振动/冲击：10g半正弦冲击、1mm峰峰值振动，符合石化/电厂机柜标准
防腐等级：ISA-S71.04 G3，耐受油气、化工腐蚀性空气
尺寸：168×47×44 mm；净重约0.15kg
防护：IP20，仅室内机柜安装
