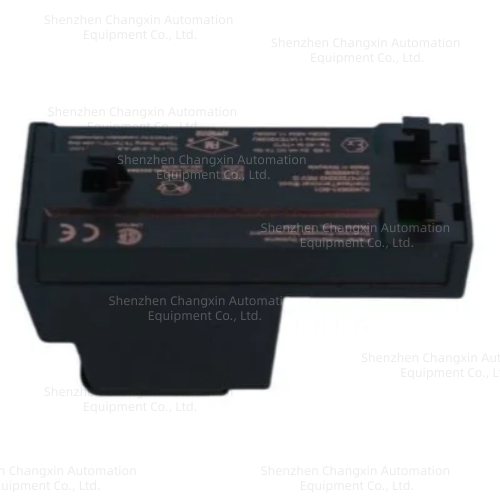

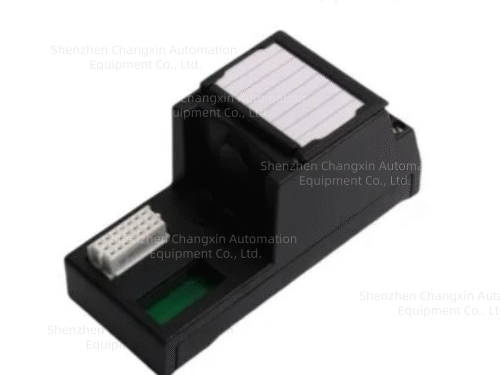

Emerson DeltaV M-Series KJ4006X1-BC1带保险8通道端子底座
一、基础物料标识
订货型号:KJ4006X1-BC1
PCB内部件号:12P4720X062
官方全称:Fused 8-Channel Terminal Block(带独立保险8通道端子基座)
产品系列:DeltaV M系列(经典横向机架I/O配套底座)
二、核心定位
DeltaV M系列8通道I/O卡专用接线底座,作为现场仪表线缆↔I/O模块的中转载体;每通道内置独立可更换保险丝,实现单回路短路保护,适配模拟量AI/AO、开关量DI/DO标准8通道卡件。
配套兼容I/O卡
适配KJ3222、KJ3206、KJ3208等全系8通道M系列I/O模块(含普通单卡BA1、冗余卡BK1),底座带防错旋转锁扣,杜绝不同类型底座混插错配。
三、硬件结构与通道特性
通道规格:8路独立隔离接线通道,每通道独立保险座
接口分区
后侧双排24Pin连接器:插接DeltaV M系列I/O卡本体
左侧螺钉端子排:接入现场4–20mA、24VDC开关量线缆
中部保险仓:8个可拆卸微型保险丝,单通道独立防护
标识标签区:可手写通道位号,方便检修识别
保险参数
单通道额定:60VDC/1A,兼容250VAC 2A回路
保险丝可单独更换,单回路熔断仅隔离本通道,其余7路信号不受影响
四、电气规格
现场回路耐压:最大60VDC
单通道负载电流:≤1A
背板对接:匹配M系列LocalBus I/O卡标准24Pin接口
隔离设计:底座内置信号隔离布局,降低地环路干扰
功耗:底座无源,无额外耗电,仅做信号转接
五、环境与机械参数
工作温度:-40℃~+70℃
存储温度:-40℃~+85℃
湿度:5%~95%RH,无凝露
抗振动:2–13.2Hz 1mm峰峰值;13.2–150Hz 0.7g
抗冲击:10g半正弦冲击,11ms
防腐等级:ISA-S71.04 G3(适配化工、油气腐蚀性机柜环境)
尺寸:96×41×54mm;净重约0.1kg
防护等级:IP20(机柜室内安装)
六、安全认证
CE、UL、CSA防爆认证
Class I Div.2/ATEX II 3G Ex ec IIC Gc,Zone2危险区域可用
配套SIL2/SIL3控制回路设计规范
七、关键功能亮点
单通道独立熔断保护
回路短路、过载仅熔断对应通道保险,不会整卡离线,大幅减少工艺停机风险;保险外置可快速更换,无需拆除底座。
防插错锁止结构
底座自带旋转编码锁,仅匹配对应8通道I/O卡,防止AI底座插DO卡、冗余卡配普通底座等接线故障。
支持热插拔维护
I/O模块可直接从底座拔出更换,底座、现场线缆无需断电拆线,缩短检修工时。
通用信号兼容
同时兼容:两线制4–20mA HART变送器、0–10V电压信号、24VDC数字开关量。
