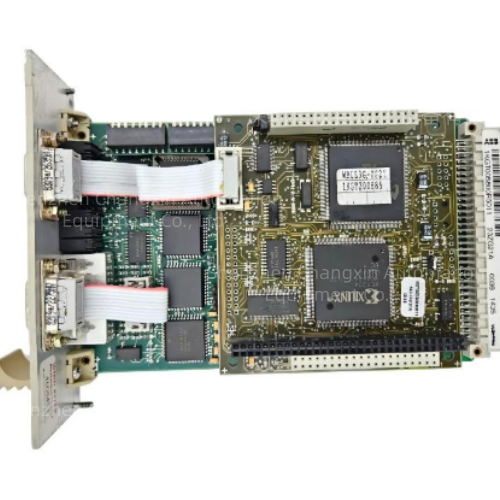

ABB 23ZG21A（1KGT005800R5011）Procontrol DCS主控CPU电路板

一、型号基础档案

主型号：23ZG21A（基础型号23ZG21，后缀A为硬件升级版本，引脚完全兼容）

原厂订货料号：1KGT005800R5011

归属系统：ABB Procontrol P13/P14老式电力专用DCS，与你之前查询23NG23电源、22AS01耦合卡、23BA20开关量输出卡为同机柜成套硬件

产地：德国原厂制造

硬件形态：欧式单宽标准插卡，DIN41612背板连接器，机架核心主控槽位安装

供货状态：原厂永久停产，市面仅全新库存、拆机翻新备件流通，行业通用质保12个月

供电来源：由同机架23NG23电源模块提供背板5V逻辑电源、24V外设电源

二、核心定位：分站中央控制单元（CPU主板）

23ZG21A是整套Procontrol分站运算核心主板，承担整柜全部逻辑运算、I/O调度、总线通信、联锁控制功能：

全柜I/O数据集中运算

轮询采集23BA系列二进制输入/输出卡件信号，执行机组联锁、顺控、PID调节逻辑，下发阀门、电机、分合闸控制指令。

双总线通信调度

背板本地总线：与机架内所有I/O、电源、耦合板实时交互；

上位监控总线：通过22AS01耦合模块对接HMI操作站、RTU远动装置，上传报警、SOE时序、工艺参数。

程序存储与运行

板载板载非易失存储芯片，固化机组控制逻辑程序；支持在线程序下装、离线程序备份，断电程序不丢失。

全局故障诊断与分级隔离

实时巡检电源、各I/O通道、通信链路状态；单块I/O卡故障仅隔离对应通道，不中断分站整体控制，面板LED直观上报故障代码至上位画面。

工业级信号信号调理隔离

主控逻辑回路与现场24V I/O回路电气隔离2.5kV，抵御电厂励磁、变频器强电磁干扰，保障控制逻辑无误动作。

三、关键硬件技术参数

处理器架构：32位工业专用控制内核，毫秒级逻辑扫描周期

工作温区：-20℃~+70℃；存储温度：-40℃~+85℃

环境湿度：5%～95%无冷凝，适配锅炉房、化工潮湿高温工况

防护等级：IP20（控制柜室内安装）

机械特性：支持不停机热插拔在线更换，镀金背板触点插拔寿命≥10万次

内置保护：过流、过压、静电、浪涌多重硬件自锁保护

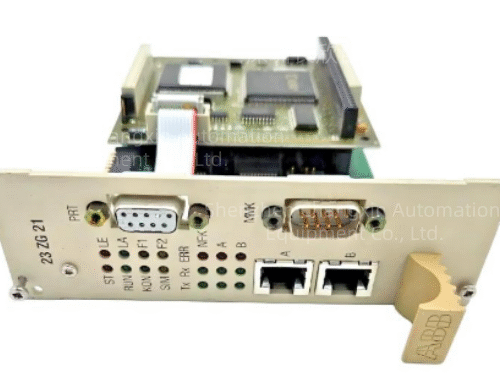

四、面板状态诊断指示灯

面板集成多组状态LED，无需上位软件快速判断主板工况：

RUN：绿色常亮=主控正常运行；闪烁=程序下装/自检；熄灭=主板停机故障

COM：通信指示灯，闪烁代表与22AS01、I/O卡数据交互正常

ERR：红色告警，常亮=总线故障/程序异常；闪烁=单通道I/O故障

POWER：背板供电状态指示，熄灭即23NG23电源输出异常
