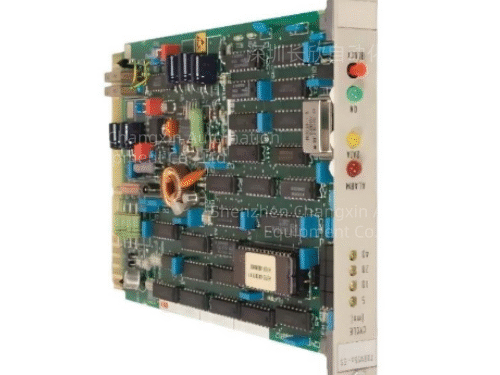

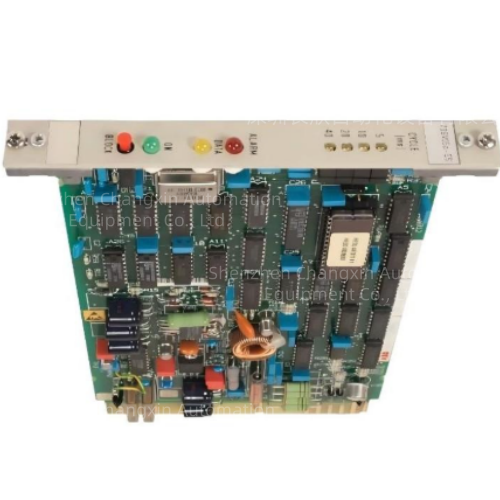

ABB 70BV05A-ES（HESG447433R1）总线交通指挥模块Bus Traffic Director
一、型号基础档案
通用型号：70BV05A-ES
原厂物料编码：HESG447433R1
产品英文定名：Bus Traffic Director（总线交通指挥器/总线流量调度器）
归属系统：ABB Procontrol P13/P14电力专用DCS，与你此前查询23ZG21A主控CPU、23NG23机架电源、22AS01耦合卡、23BA20 I/O输出卡为同机柜成套硬件
产地：德国原厂制造
供货状态：原厂永久停产，市面流通全新原装库存、拆机备件，行业标准质保12个月
安装形式：标准Procontrol欧式插箱独立插卡，机架专用通信槽位安装
二、核心定位：整分站总线流量调度中枢
该模块是Procontrol DCS机柜内部总线总调度单元，相当于DCS总线的“交通管制中心”，统一管控CPU、I/O卡、通信耦合板之间全部数据报文收发时序与带宽分配，解决多卡并发通信冲突，保障毫秒级实时控制时序统一。
三、五大核心总线调度功能
总线报文时序仲裁调度
轮询分配背板总线通信权限，区分优先级：机组联锁、SOE事件、模拟量调节、常规巡检报文分级传输，高优先级控制指令优先通行，杜绝总线拥堵导致控制滞后。
多节点通信握手管理
统一管理23ZG21A主控、23系列I/O模块、22AS01监控耦合卡的总线收发权限，协调多板卡同时发起的数据请求，避免信号抢占冲突、数据丢包。
总线信号整形与阻抗匹配
内置总线驱动放大电路，补偿多槽位级联、长线缆带来的信号衰减，消除信号反射干扰，提升整柜背板通信稳定性。
全链路总线故障隔离诊断
实时巡检背板总线短路、断连、信号失真、单卡通信异常；某一块I/O板通信故障时自动切断该节点总线通道，不阻断整机其余模块通信，故障告警上传主控与上位画面。
系统同步时钟分发
向机柜内所有控制、I/O板卡下发统一时序基准，保证SOE事件毫秒级时间戳同步，满足电厂机组故障溯源、联锁时序分析要求。
四、关键硬件电气参数
供电输入：DC24V（由同机架23NG23电源模块供电）
总线传输速率：Procontrol专用并行背板高速总线
工作温区：-20℃~+60℃；存储-40℃~+85℃
环境湿度：5%～95%无冷凝
防护等级：IP20（控制柜室内安装）
机械特性：支持热插拔在线更换，镀金背板连接器插拔寿命≥10万次
整机功耗：≤12W，自然风冷散热无风扇
五、面板状态诊断指示灯
面板集成多组状态LED，快速判断总线运行工况：
POWER：电源指示灯，常亮代表24V供电正常
RUN：运行灯，匀速闪烁=总线调度正常；常亮/熄灭=模块停机自检失败
BUS：总线活动灯，闪烁代表数据收发交互
FAULT：故障红灯，常亮=总线短路/节点冲突；闪烁=单通道I/O通信异常
