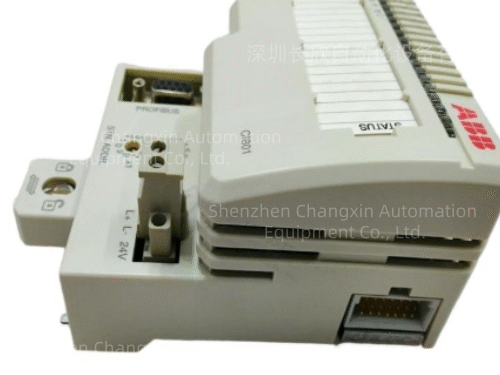

ABB 3BSE034741R3122 S800 I/O高级通讯互联接口模块（高级自动化连接模块）
一、基础物料信息
适配平台
ABB System 800xA/Freelance S800分布式I/O系统，属于现场总线高级互联通信模块，原厂定位Advanced Automation Connection Module，实现控制器、远程I/O、第三方传动/励磁设备跨网段数据交互。
完整物料编码
零件号：3BSE034741R3122
同系列衍生：3BSE034741R3132（16通道模拟量标准版，通道容量区分）
配套硬件体系
总线配套：CI610 IO总线扩展器、CI545V01多厂商以太网网关、INFI90 BRC网桥控制器；
供电配套：3BSE031108R100机架稳压电源、EC24V 086362-001 DCS大容量电源；
I/O配套：3BSE034364R312混合I/O卡、3BSE031105R100精密模拟接口板、DP620脉冲计数模块；
下位设备对接：KUC720AE01高压变频、UNITROL1010励磁系统、MOOG伺服、GE469电机保护、SPAJ140C馈线保护。
供货状态
原厂标准在产备件，同时流通拆机二手（geb）、专业翻新维修件；火电、化工、冶金存量机组改造核心通讯互联备件。
防护认证
CE、UL、IEC61000-6-2电力EMC标准，PCB全板G3防腐三防涂层，通讯端口1500VAC光电隔离，耐受励磁整流、高压变频高频谐波干扰。
二、硬件架构与核心电气规格
1.多制式工业通讯接口（核心连接能力）
内部ModuleBus背板总线
管理整架S800 I/O卡件（混合I/O、模拟采集、脉冲计数），负责I/O数据汇总、模块故障巡检、在线热插拔管理；
AF100 Advant现场总线
对接AC800M控制器、INFI90 BRC网桥，实现远程I/O远距离组网，单段总线最大传输距离1200m，可通过CI610多级延伸；
隔离RS485 Modbus RTU
对接就地Honeywell HCiX15触摸屏、ABB AC31 07KT92 PLC、各类保护装置；
扩展以太网通道（选配子卡）
支持Modbus TCP、DNP3电力远动协议，接入GE 516TX工业交换机上传中控SCADA。
2.板载独立运算与诊断单元
专用32位通讯处理器，卸载主控制器报文解析压力，扫描周期≤0.8ms；
Flash固件存储，支持远程在线升级；可拆卸备份锂电池，断电保存通讯配置、总线故障日志；
硬件总线短路隔离：下级I/O线缆短路自动切断故障网段，不影响整系统通讯。
3.状态诊断与指示灯
面板分层LED：电源就绪、总线运行、AF100链路、Modbus通讯、模块故障、通道断线；配套TP测试点现场校验总线阻抗、通讯报文。
4.机械电气参数
表格
参数项技术指标
机架供电DC24V 19.2~30V，整机功耗≤3.8W
端口隔离耐压1500VAC现场总线↔控制逻辑侧
工作温度-20℃~+70℃连续运行，无凝露
安装形式S800标准机架插卡，支持在线热插拔（冗余系统无需停机）
尺寸重量265×125×36 mm，净重0.17kg
抗干扰6kV EFT电快速脉冲浪涌防护，适配电厂高温振动厂房
